PARADISEWORLD-2 対応プロセス例

リソグラフィモデル

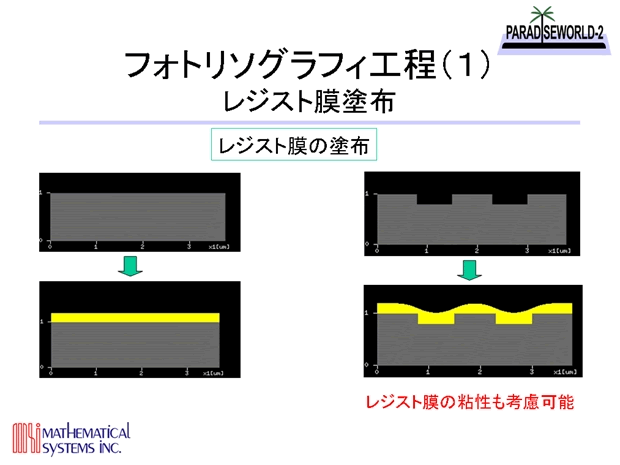

レジスト膜塗布

• 対象物質表面に粘性膜を塗布するモデル
• スピンコート時のレジスト膜の粘性も考慮可能

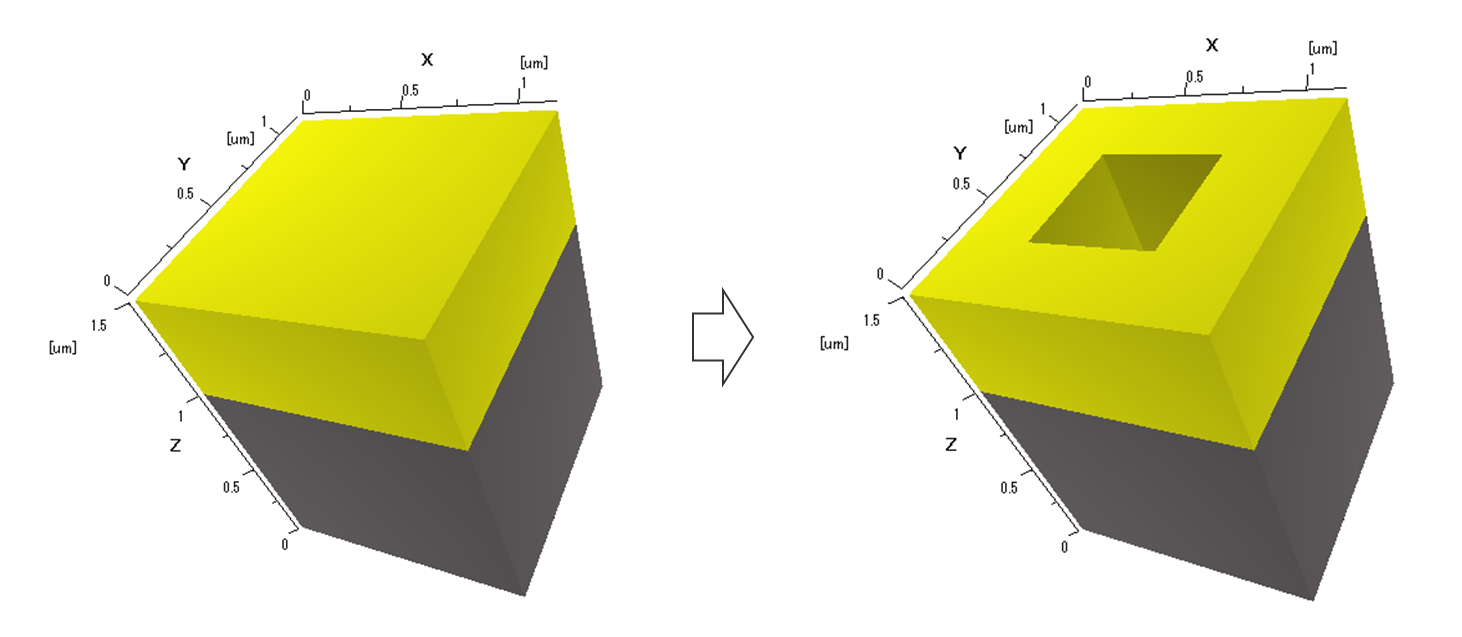

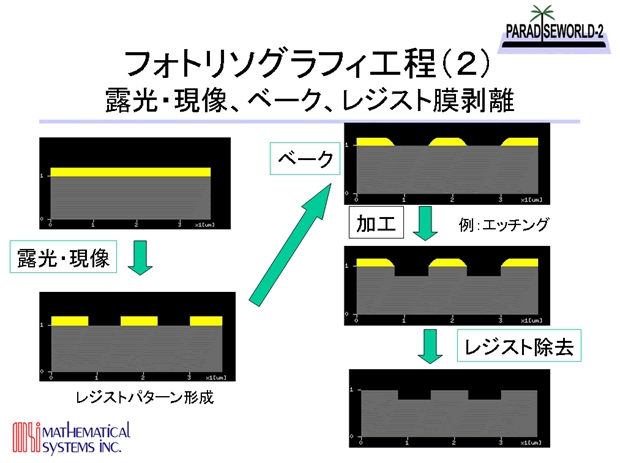

露光・現像

• マスク通りのレジストパターンを作成する
• 収差、位相シフタ、各種照明、瞳フィルタなどの効果を取り入れた リソグラフィシミュレーション による正確な露光形状の計算に対応予定

ベーク

• ベーク時の膜の変形を考慮するときに使用

レジスト除去

• 残ったレジスト膜を除去する

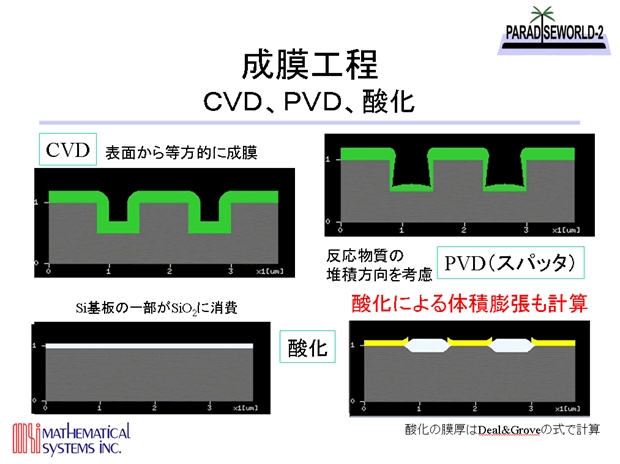

デポジションモデル

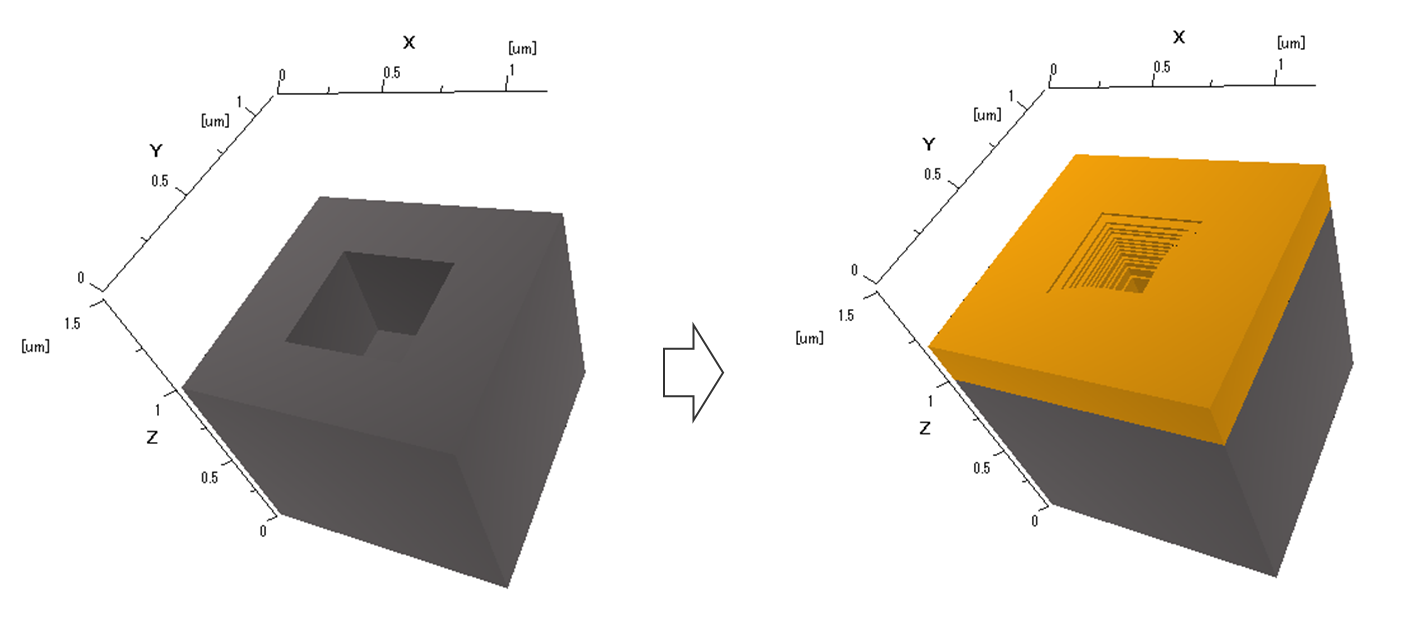

CVD

• CVDによる膜成長モデル
• 表面から等方的に膜が成長

PVD

• PVDによる膜成長モデル
• 飛来する堆積物の方向性を考慮して膜が成長

酸化

• 酸素雰囲気中での酸化処理による膜成長モデル
• 酸化による体積膨張も考慮
• 膜厚計算にはDeal&Groveの式を使用

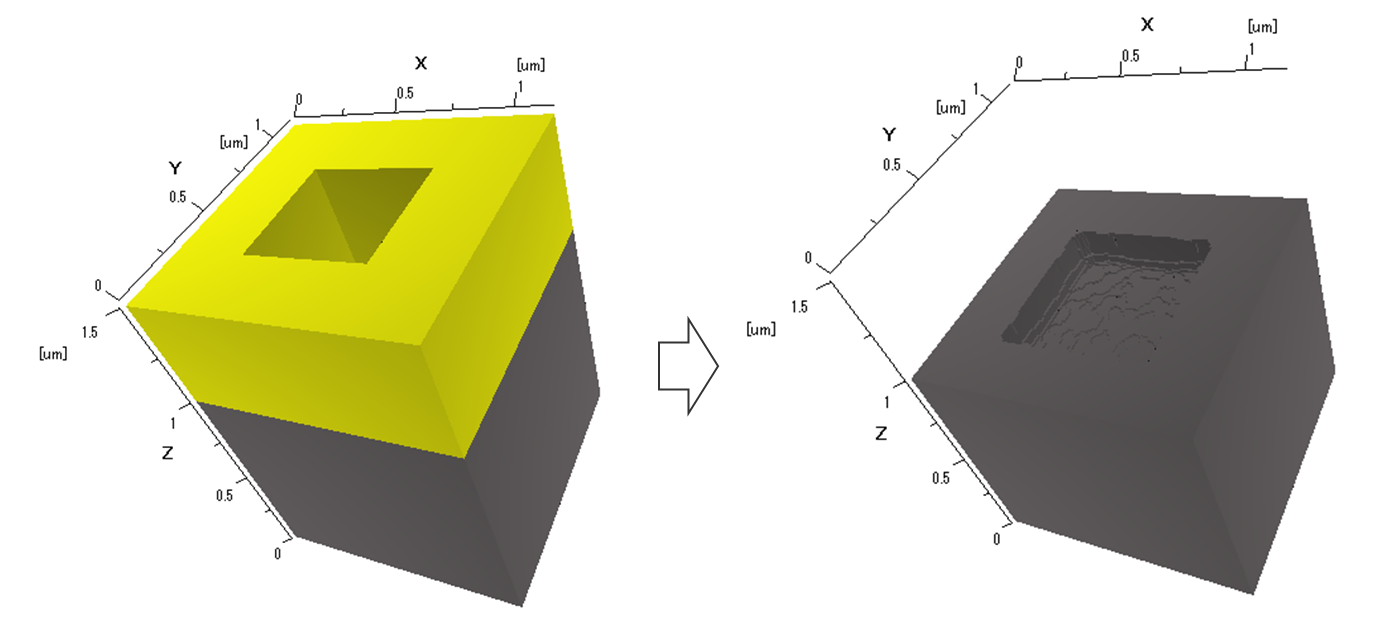

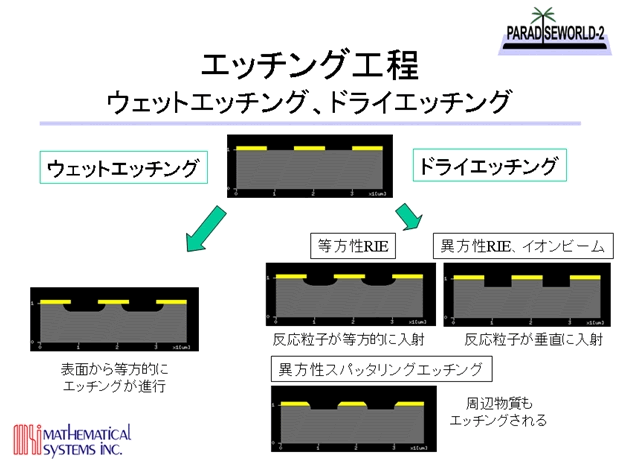

エッチングモデル

ウェットエッチング

• 対象物質の表面から等方的にエッチングが進行するモデル

等方性RIE

• 反応粒子が表面から等方的に入射するモデル

異方性RIE、イオンビームエッチング

• 反応粒子が表面から垂直に入射するモデル

異方性スパッタリングエッチング

• 対象の周辺の物質もエッチングされるスパッタリングモデル

その他の工程

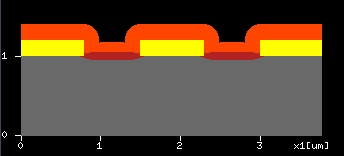

化合物生成

• 対象の物質同士を反応させ化合物化する(シリサイド化など)
• 化合物化による体積の変化も考慮可能

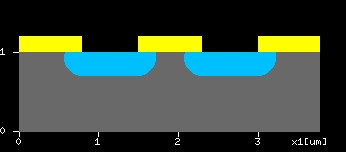

不純物注入、不純物拡散

• 対象領域に不純物を注入
• 対象領域の不純物を熱拡散

研磨(CMP)

• 対象の物質を研磨し平坦化する
