BayoLinkSに関するFAQ

BayoLinkS単体機能(ver 9.0)は、2024年3月末で技術サポートを終了予定です。

BayoLinkS の仕様・価格など

A価格につきましては「価格・お問い合わせ」からお問いあわせください。アカデミック版をご希望の場合はその旨お書き添えください。
A試用版はライセンス認証により約一ヶ月間ご利用頂けます。機能には制限はありません。
A正規版をご購入いただいた際は当社でライセンスの更新作業を行います。その後、ご利用のPCでライセンス再登録を実施頂くことで移行が完了いたします。 詳しい操作方法は、当社よりご案内いたします。
Aはい。一部のバージョンに含まれる単体機能やVAPについて、同時利用することが可能です。
詳しくはBayoLinkS ver.9.1と過去のバージョンの同時利用についてをご参照ください。
Aver.9.1 のセットアップに付属する『インストールマニュアル』に従いMSIPをアンインストールします。アンインストール後に以下のフォルダを削除します。
C:\MSIP
続いて、元のバージョンのBayoLinkS をインストールします。
(※ 新しいバージョンで作成したプロジェクトやシナリオは古いバージョンでの動作を保証しておりません)
AVer8.0以前のバージョンでVAPで作成したプロジェクトは、 ver.9.0以降のMSIP版BayoLinkSプロジェクトとしてご利用いただくことはできません。
これは分析プラットフォームがVAPからMSIPへ移行したためです。 ただし、BayoLinkS単体機能で作成したベイジアンネットモデルは、ver.9.1 以降のMSIPをご使用の場合、モデルファイルをMSIPへアップロードした後、ネットワーク編集アイコンから引き続きご利用頂けます。
単体機能から最新版のBayoLinkS 9.1以降で分析を行うための移行ガイドを用意しています。MSIP移行ガイド.pdfをダウンロードしてご参照ください。
APC を変更するには「機種変更届」を提出して頂くことになっております。
詳しくは「BayoLinkS インストールガイド」をご参照ください。
ABayoLinkSの年間保守ご契約中の方は無償でバージョンアップが可能です。契約状況がわからない、契約をされていない方でバージョンアップを希望される方は 「製品サポート」までご連絡ください。メールにて回答いたします。
A単体機能から最新版のBayoLinkS で分析を行うための移行ガイドを用意しています。MSIP移行ガイド.pdfをダウンロードしてご参照ください。

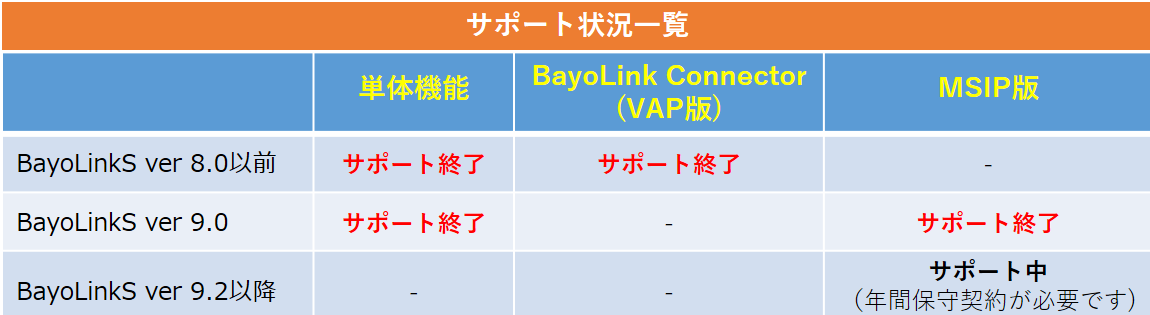

A 以下の表にまとめましたので、ご参照ください。Support_table20231017_mod2.png

インストール・ライセンス登録・起動に関するトラブル(ver.8.0 以降)

Aライセンス認証について、バージョン毎に注意点が異なります。
  • ・ver.9.0 からのバージョンアップ
ライセンス認証には以前のEIDが引き続きご利用頂けます(特に注意点はありません)。
  • ・ver.8.0からのバージョンアップ
ライセンス認証で以前のver.8.0 のEID は利用できません。新しいEIDが必要です。 詳しくはNTTデータ数理システムからのメールでのご案内をご確認いただくか、 「製品サポート」へご連絡ください。メールにて回答いたします。
  • ・ver.7.4 以前からのバージョンアップ
ライセンス認証方法が以前とは異なり、インターネット経由で認証を行います。詳しくはNTTデータ数理システムからのメールでのご案内をご確認いただくか、 「製品サポート」へご連絡ください。メールにて回答いたします。
AMSIPのトラブルについてはこちらのページをご確認ください。
Aインターネット経由でライセンス認証ができるようになりました。インストー ル時に EID と呼ばれる固有のID を指定するだけで、ライセンス認証が自動 で行われます。
Aトライアル申し込み時、もしくは購入時に E-Mail にて製品毎にご案内いたし ます。
Aインストール時に接続している必要がございます。 インストール後のご利用時は常にインターネットに接続している必要はござい ませんが、半年に一度程はインターネットに接続してライセンス情報の更新が 必要です。
A主に以下の情報を受渡しします。
■契約情報の受信
・どの製品か
・インストールしていただける製品のバージョン
・ご利用の期間情報
・ライセンス数の情報
■PC固有の情報の送信
(PC のハードウェア情報などから算出するもので、算出方法については非公開とさせていただきます。)
お客様が製品で利用されたデータなどは送信されません。ご安心ください。
Aはい。PC に設定されているプロキシーサーバーの設定を利用します。 認証の必要なプロキシーサーバーの場合は入力ダイアログを表示します。
A有効ではないEID を入力した場合やご契約台数を越えた可能性があります
製品サポート』までお知らせください。
ABayoLinkS には 分析プラットフォームである Visual Analytics Platform(VAP)が含まれます。VAP は BayoLinkS のセットアップで自動的にインストールされますが、 事前に Microsoft .NETFramework 3.5.1 を有効化する必要があります。
詳しくは下記の「Visual Analytics Platform インストールガイド」をご参照ください。

C:\Program Files (x86)\Mathematical Systems Inc\Visual Analytics Platform\インストールガイド_VAP.pdf
「2.2.1. NET Framework 3.5.1 の有効化」
Aライセンスの有効期限が切れた場合、上図のようなエラーメッセージが表示されることがあります。
インターネットに接続していただき、Windows のスタート→[MSI Solutions]→[BayoLinkS ライセンスの登録・更新] を実行してください。 もし解決されなかった場合、インターネットに接続していただき、Windows のスタート→[MSI Solutions]→[BayoLinkS のシリアル ID の変更]を実行してください。表示さ れた画面のスクリーンショットを『製品サポート』までお送りください。

【単体機能】モデルの自動構築について

A一般に、モデルの探索に必要なメモリ使用量は、以下のような要因により決まります。

変数の数
変数の数が増えるとモデルの探索空間が大きくなるため、探索に時間がかかるようになります。

探索アルゴリズム
・全探索
指定された探索空間の全てのモデルを探索します。計算のオーダーは N * 2^N (2 の N 乗の N 倍、N は変数の数) となります
・Greedy Search
指定された探索空間内のモデルを小さなモデルから順に探 索し、良いモデルが見つからなくなるまで探索します。一般に全探索よりも計算量は小さくなります。

変数の状態数
状態数が大きな変数は、生成される CPT のサイズが大きくなります。

変数の親の数
状態数が小さくても親の数が多くなると、生成される CPT のサイズが大きくなります。
ABayoLinkSではレコード数が数十万行、カラム数が100程度の大規模な学習データでもモデルを自動構築を行うことが可能です。しかし条件によっては現実的な時間で構築を終了することが困難な場合もあります。このようなモデル構築を行う場合は、次の条件を考慮することで目的が達成される場合があります。

メモリの上限を上げる
BayoLinkS 単体機能の実行で使用可能なメモリは当初512MB(ver 5.0.1以降は1024MB)に設定されています。初期設定のまま大規模データで構造学習を行うとメモリ不足が発生することがあります。
・関連項目
使用メモリの上限を変更したいのですが

最大親数を指定する
モデル構築ウィザードの2ページ目で[最大親数]という項目があります。ここをチェックすると各ノードの親候補を指定した数で制限します。例えば、「3」と指定してモデル探索すると、各ノードの親は最大でも三つまでというモデルが構築されます。
Aモデルの自動構築で扱うことのできるカラム数とレコード数には、上限を設けておりません。但し多すぎる場合にはメモリエラーが発生いたします。
参考までに、以下は構造学習を行った場合のベンチマークです。
ノード数 レコード数 処理時間(秒)
20 100万 45
80 20万 60
※環境
・Windows 10 (x64) CPU: Intel Core i7-7700T CPU 6420 @2.90GHz 2.90GHz
・実装メモリ (RAM): 32GB
・BayoLinkS ver. 7.4
A[データインポート] で入力画面下のメッセージ欄に次のようなメッセージが表示される場合があります。

[ERROR] 学習データの読み込みでエラーが発生しました:Comparison method violates its general contract!

これはデータに含まれる数値(またはテキスト値) のパターンや順序などにより、まれに発生するエラーです。
BayoLinkS の設定ファイルを変更することで上記のエラーが回避できます。

1.以下のファイルをデスクトップなどにコピーします。
C:\Program Files (x86)\BAYONET\bnstart.bat
2.コピーしたファイルを開き、13行目を次のように書き換えます。
set XMX=-Xmx1024m -Djava.util.Arrays.useLegacyMergeSort=true
(※) 起動メモリを指定する"set XMX=Xmx1024m" の後に "-Djava.util~" を追加しています。
3.ファイルを保存して閉じます。そのまま元の場所に上書きコピーします。
4.BayoLinkS 単体機能を再起動します。

Aモデルの自動構築の途中でエラーメッセージが表示されたり、出来上がったモデルのノードに"CPT"という警告が表示されている場合は、モデルの自動構築が失敗している可能性があります。モデル構築の失敗は、以下 が原因の場合があります。

使用禁止文字
学習データに使用禁止文字が使われていないかご確認ください。使用禁止文字については操作マニュアルを参照してください。

学習データのフォーマット
学習データのフォーマットが不正でないか、以下についてご確認ください。
・各レコードのデータとヘッダーのカラムが完全に対応しているか
・データの最終行の後にリターンのみの行や不正な値が入っていないか

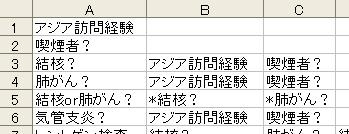

Aノードの親子関係は通常モデル構築ウィザードで設定します。しかしノード数が多い場合や複雑な設定を行うときに、1つ1つダイアログで設定するのは大変です。このようなときモデルインフォメーションファイルを使用すると便利です。モデルインフォメーションファイルはモデルの親子関係を記述するファイルで、構築学習ウィザードで指定します。モデルインフォメーションファイルの使用方法は操作マニュアルの$7.1.2をご参照ください。

A"Greedy Search" とは近似解法の一つです。具体的には、リンク無しのモデルから開始して、各ノードの親を欲張り法で決定します。つまり、評価基準値が一番良くなるリンクを順に追加していき、評価基準値の値を良くするようなリンクが無くなれば、そこで探索を終了します。

一方、"全探索" は指定された探索空間を全探索しますので、その解は取り得る全ての状態の中で評価基準値が最も良い厳密解となります。しかしながらノードの数が多い場合には時間的な問題、メモリの問題により実質的に探索不可能となります。

GreedySearch は近似解法ですので、一般的にその解は厳密解とは異なります。しかしながら 全探索 に比べ、時間とメモリのコストの削減が期待できます。このような場合を含め何らかの原因で厳密解が求めることが不可能な場合に、有効な探索アルゴリズムです。

A最適なモデルとは、その目的によって異なるかと思います。例えば、次の二つの目的が考えられます。
  • 既存の学習データにフィットしたモデルを作成したい
  • 将来得られる未知のデータにフィットした(予測精度の高い)モデルが作成したい

仮に前者の目的であれば、相関や尤度などの統計量や人の目から見て自然かなどの基準によりモデルを作成していくことになるかと思います。また、後者の目的であれば、AIC や MDL などのペナルティ値を含む情報量基準を用いたり、交差検証により予測精度を評価したりしていくことになるかと思います。
このように情報量基準をデータや目的によって容易に使い分けることを可能にしている面は BayoLinkS の一つの機能であります。

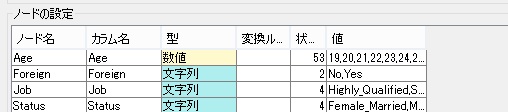

A BayoLinkSではカテゴリ型の列を取り扱うため、学習データのインポート時に数値データを離散化(※)する必要があります。
(※)離散化できるのは値の型が「数値型」の 場合です(「数値型」は値が数値のみのカラムが該当します)。 離散化の区間は、K-means法や等区間法で自動計算できます。また任意の区間を指定することもできます。
離散化をしない場合、数値をそのまま状態値とみなします。
離散化についての詳細は 操作マニュアル$6.3.4をご参照ください。

A学習データに数値のみのカラムが多い場合、モデルの自動構築で非常に時間がかかる場合があります。
原因の1つとして数値データの離散化が考えられます。
離散化は数個のカラムで行われる分は問題ないのですが、数十個になるとモデル構築時の負荷は非常に大きくなります。このような負荷を抑えるためには次のような方法があります。
  • 学習データのカラム数やレコード数を少なくする。
  • あらかじめ、数値データをカテゴリ化してテキストで置き換えておく。例えば0から9までを"S1"、10から19までを"S2"などに置き換える。
ABayoLinkS では AIC などの情報量規準を評価関数とし、 Greedy Search アルゴリズムで各ノードに対して親を決めています。
情報量規準と呼ばれる ML(最大対数尤度), AIC, MDL については 結果として得られるモデルのリンク数に次のような傾向があります。

ML > AIC > MDL

ML はリンクの本数が多く検証では精度が良いという結果となりますが、パラメータ数が多くデータに過剰にフィットしているとも考えられます。未知のデータの予測などに対しては、よりシンプルなモデルが得られるAICやMDLを使う方が 一般的には良いとされています。

Aこれは構造学習での消費メモリが非常に多い場合に発生します。
以下を行うと、メモリの消費量をおさえ学習が可能となる場合があります。
  • 各ノードで状態値の数をできるだけ少なくする (最大で5個くらいに絞る)
  • 構造学習の学習アルゴリズムで "欲張り法(Greedy Search)" を使う
  • モデルの親子関係の設定で、必須親または親候補を制限する
A一つのノードに多数の親をつけたり、各ノードの状態数が多いとクロス集計表が膨大なサイズとなりメモリ不足を起こしていることが原因です。
親ノードの数を減らす、または各ノードの 状態数を減らすことで学習が可能となる場合があります。
またノードの数を減らしたくない場合は、全親ノードについてリンクを逆転させ子ノードとするのも有効です。

【単体機能】推論について

A付属のExcelアドインを利用することで複数の推論もまとめて実行することが可能です。詳しくは「Excel アドインマニュアル」をご参照ください。
Aこれはネットワークに双方向リンクまたは循環があるときに発生します。循環回避コマンドを使用するか、または手動で循環を取り除いてから推論を実行してください。
Aこれは推論を実行するのに必要なメモリが確保できない場合に発生します。原因として非常に大きなサイズのCPTが存在することや、BayoLinkSの使用メモリを最大限大きくしていることが考えられます。
・関連項目
使用メモリの上限を変更したいのですが
Aベイジアンネットのグラフ構造は変数間の独立性を表現しています。 変数間の関係(CPT)から確率計算を行いますので、 一般的にはデータ集計とは異なります。
集計結果と推論の結果が異なる理由として主に以下があります。
1.正規化手法に「MAP」を選択している場合
「MAP」を選択している場合にはクロス表の各セル 1 を足して正規化しています。この場合は「ML」を選択すれば一致します。
2.クロス表において全ての値が 0 のカラムがある場合
クロス表のカウントが全て 0 となるカラムがある場合確率計算の結果はデータの集計と大きく異なるケースがあります。このようなカラムの確率分布は一様分布が与えられます。この分布はデータに基づいたものではありませんので、データ集計との乖離の原因となります。
3.推論アルゴリズムによる誤差
BayoLinkS の推論アルゴリズムは近似解法ですので、グラフ構造によって誤差がでることがあります。この場合は、推論アルゴリズムを MSSM に変更し、samplecount の値を増やしていくと一致するようになります。
A 原因としては以下が考えられます。
(1) ノード名や状態値に不正な文字コードが含まれる。 (2) モデルにサイズが非常に大きい条件付確率分布表(CPT)を持つノードがある。
(1)につきましては、ノード名と状態値の名前で使用できない文字は以下の通りです。

\ = “ : | (いずれも半角文字)

(2)につきましては、BayoLinkSの画面左のパネルに表示されますCPTにおいて、サイズが非常に大きいものがないかどうかご確認ください。
なお、CPTが大きくなる要因としては以下が挙げられます。
・親ノードを多数もつノードが存在する。
・ノードのカテゴリ(状態)の多いものを複数組み合わせて親ノードとしている。
上記に該当するノードがありましたら、親ノードを減らす、 状態を減らす等の方法でCPTのサイズを小さくしていただき、 再度ご実行ください。

【単体機能】その他の操作について

A起動の際、次のメッセージが表示され起動ができない場合は使用メモリの上限値が大きすぎる可能性があります。使用メモリの上限値を下げてから起動してください。なおPCの環境によっては初期設定(メモリの上限=1024MB)で起動しない場合もあります。


・関連項目
使用メモリの上限を変更したいのですが

A1.BayoLinkSの設定ファイル (<bayolink install dir>\bin\BayoNet.l4j.ini) をエディタで開き、-Xmx項目を変更します。 (ファイルをでデスクトップなどにコピーしてから編集し保存します。編集したファイルを元の場所に上書きコピーをします。)
2.メモリを 1024MB に設定する場合の例
-Xmx1024m
(注意)
変更できる値の上限値はOSやPCの環境等によって異なります。

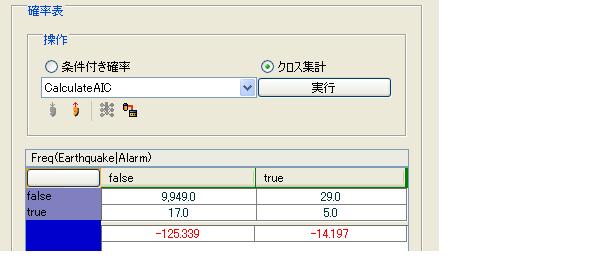

Aクロス集計表は (Cross-Tabulation Table) を意味し、変数 の各状態ごとにデータを集計した結果が格納されます。モデル構築機能では、学習データからCTTを作成しさらにそれを正規化してCPT (条件付確率表 (Conditional Probability Table)) を作成します。
CTTは、CPTタブ内の[クロス集計]を選択することにより確認できます。

AExcelアドインの推論では、モデルのノード数の上限値は設定しておりません。ただし一枚のシートで説明変数と推論結果を記述するため、これらの項目の合計がExcelの列数の上限を超えてしまうと、エラーが発生します。
(列数の上限はExcel 2003の場合256個、2007及び2010の場合は16384個です。)

シートに記述する項目の列数は、以下の式で計算できます。

説明変数の個数 + 目的変数の個数 + 全目的変数の状態の和 + 2

(式最後の"2列"は、入力値と出力値の境界と、エラーメッセージの出力に使用します。)

上の式の値が、Excelの列数の上限を超えないように、説明変数や目的変数の数を調整します。 または、一度に指定する目的変数を減らして、複数回に分けて推論を行います。

A

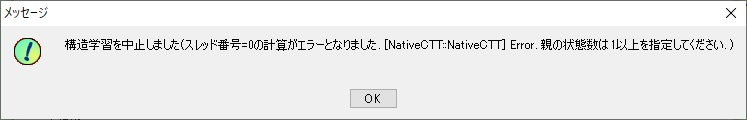

学習データで 列の値が 1種類しかない場合に発生するエラーです
(例えば、ある列の値が全て「AAA」になっている場合)

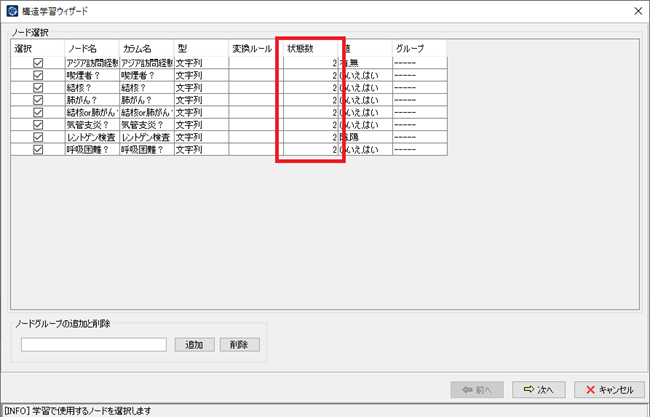

列の値の種類数については、構造学習のウィザードの「状態数」で確認できます。

ABayoLinkS では 入力データのブランク(空白または空欄) を欠損値として扱います。 VAPに数値列(実数または整数)としてインポートすると 、欠損は (NA) に置き換えられるため「構造学習アイコン」に入力した際、欠損として認識されなかったことが原因です。
BayoLinkS では入力データは文字列型(カテゴリ)を想定しています。数値列が含まれていても学習自体は可能ですが、欠損値は正しく扱われません。
学習データ、検証データについては数値列を離散化してカテゴリに変換するか、ファイル入力時に文字列型に指定してインポートを行ってください。
AWindowsのスタート→「MSI Slutions」フォルダにある「BayoLinkS ライセンスの登録・更新」ボタンを押下してください。それでも実行できない場合、以下をお試しください。

1.Visual Analytics Platform(VAP)のメニュー→「製品(P)」→「製品の選択(S)」を押下してください。
2.「製品の選択」画面において、「製品名」のBayoLink Connectorの左横の「選択」に「×」印が入っているかどうかご確認ください。

もし2.で「×」印が入っていない場合、クリックして「×」印を入れていただいた後、「適用」、「OK」ボタンを押下してください。

A1.BayoLinkS(単体機能)を起動してください。
2.上部のメニューから「ヘルプ」→「プロパティ」を起動してください。
3.左側の一覧から「構造学習」を選択し、右側のパネルを確認してください。
4.「マルチスレッド数を自動設定する]のチェックを外し、「学習アルゴリズムで使用するスレッド数」に任意のスレッド数を指定してください
(注) 実際にはPCの過剰負荷を避けるため、指定したスレッド数 の7割程度が学習に利用されます。

【MSIP】MISP上での操作について

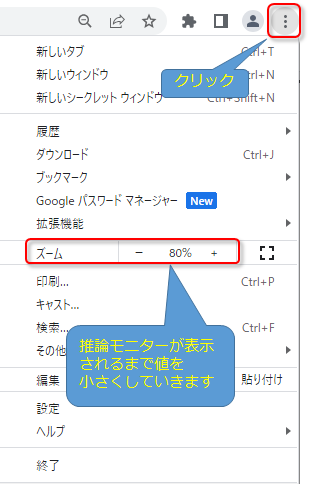

A ブラウザの設定から「ズーム」を開き、100%から適宜縮小して表示させてください。下図はChromeの例です。BLS_MSIP_FAQ1.png
A BayoLinkSではカテゴリ型の列のみを扱うためです。数値列は「離散化」または「グルーピング」ノードで離散化する必要があります。
離散化の区間は等間隔や等数、χ二乗等で計算することができます。
グルーピングは等間隔、等数、群内二乗和によって自動的に分割されます。また任意の区間で分割することもできます。
詳細については、MSIPのユーザーリファレンス「3.8.11. 離散化」、「3.8.12. グルーピング」をご参照ください。
なお、アンケートの回答などの場合は、「列属性変更」ノードで整数値をそのままカテゴリ化することができます。
A BayoLinkSは、以下に該当するデータでは構造学習や推論等の分析を行うことはできません。
(1) 文字のエンコードが BOM付きのUTF-8
(2) 使用禁止文字が含まれるデータ
使用禁止文字は以下が該当します。
【半角文字 】
「,」(カンマ)、「"」(ダブルクォーテーション)、「&」(アンド)、「\」(バックスラッシュ)、「~」(チルダ)、「=」(イコール)
【全角文字】
「―」、「~」、「∥』、「-」、「¢」、「£」、「¬」
【環境依存文字】
「①」、「啞」、「⊿」など
