複数の処理フローを一つにまとめる「モジュール機能」を紹介します。処理をひとまとめにして、構造や処理の意味を分かりやすくしたいときに利用します。

説明

シナリオの処理フローの一部をまとめてモジュールアイコンにすることで、処理フローの構造をわかりやすくすることができます。

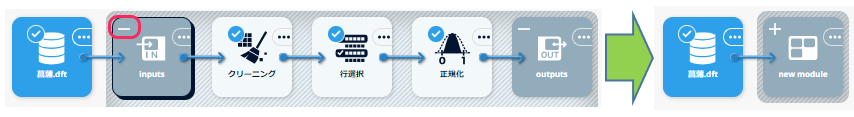

以下の画像のように、MSIPのモジュール化機能で実現可能です。

モジュール化する

モジュール化されたアイコンは、モジュール単位でコピー＆ペーストすることもできます。

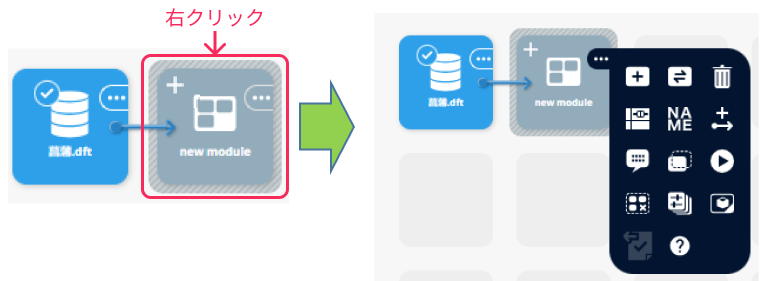

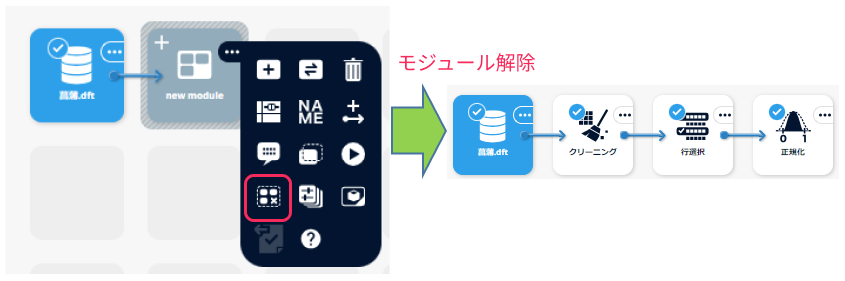

なお、モジュール化されたアイコンは、モジュールアイコンのメニューからモジュール化を解除することができます。

使い方

アイコンをモジュール化して実行する

ここでは、以下に示す処理フローを例として説明をおこないます。

左から	アイコン
1 番目	菖蒲.dft
2 番目	クリーニングアイコン
3 番目	行選択アイコン
4 番目	正規化アイコン

このうち、クリーニングアイコン、行選択アイコン、正規化アイコンの3アイコンの処理を１つのアイコンにモジュール化してまとめることで、処理の流れを簡素化します。

処理フロー

アイコンのモジュール化は次の手順でおこないます。

モジュール化したい複数のアイコンを選択状態にします

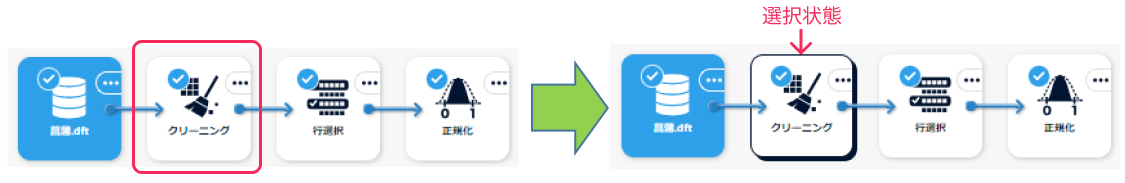

- 1.1. アイコンをクリック

  クリーニングアイコンをクリックします。

  クリックしたアイコンが選択状態（アイコンに影がついた状態）になります。

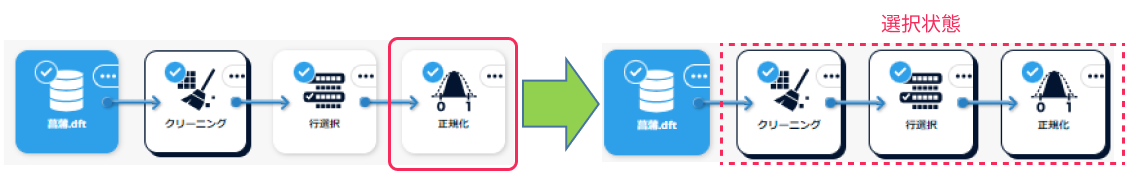

- 1.2. Shift キーを押したまま終点のアイコンをクリック

  Shift キーを押したまま正規化アイコンをクリックします

  Shift キーを押したままアイコンをクリックすると、選択状態になっているアイコンと、クリックしたアイコン間にリンクされているアイコンがまとめて選択状態になります。

  また、Ctrl キーを押しながらアイコンをクリックすることで、クリックしたアイコンの選択/非選択状態を切り替えることができます。
選択したアイコンをモジュール化します

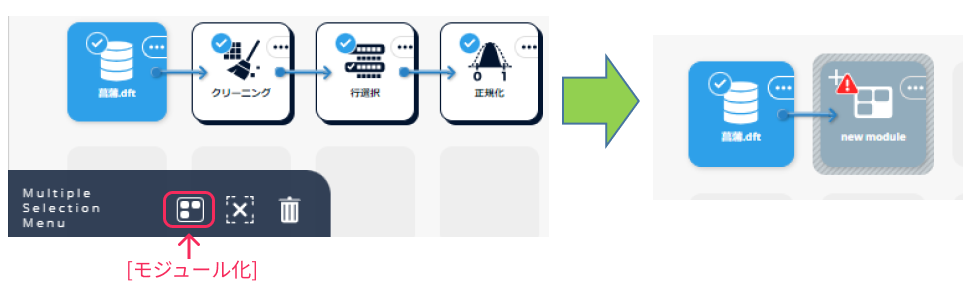

シナリオ編集エリアの左下の「Multiple Selection Menu」にある [モジュール化]をクリックします。すると、選択したアイコンがモジュール化されます。
モジュールアイコンから出力するデータを設定します
- 3.1. 「outputs」アイコンへのアイコン接続

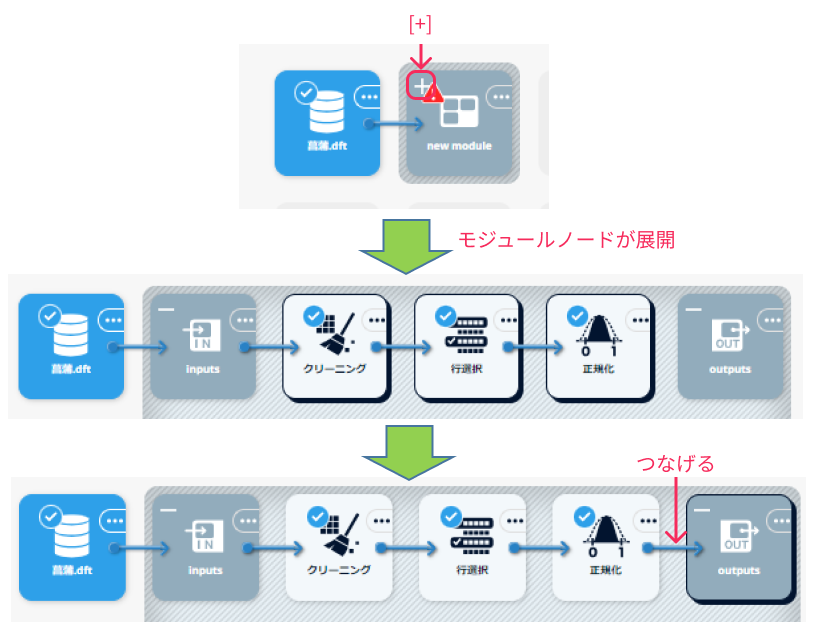

  下図のように、モジュールアイコンの左上 [+] をクリックしてモジュールアイコンを展開し、データを出力したいアイコンを「outputs」アイコンにつなげます。

  この例では、正規化アイコンを、「outputs」アイコンにつなげています。
- 3.2. 「outputs」アイコンの設定確認

  「outputs」アイコンのメニューから「インプット設定」を選択します。

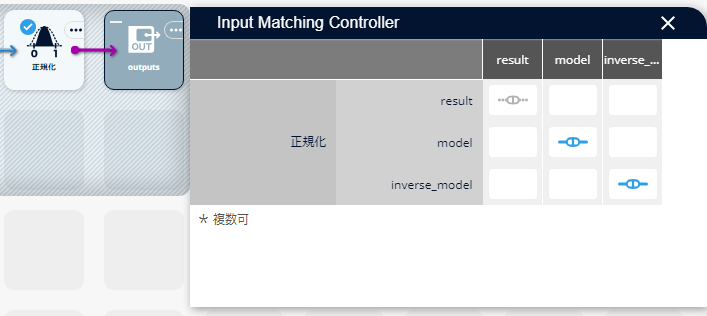

  下図のように「Input Matching Controller」画面が出ますので、「result」列に正規化アイコンの「result」が設定されていることを確認します。

  これにより、モジュールアイコンから、正規化アイコンの実行結果が出力されるように設定できました。

  なお、ここでは「model」「inverse_model」については扱いませんので、そのままの設定で問題ありません。
モジュールアイコンを実行する

モジュールアイコンの左上の[-]をクリックしてモジュールを閉じた状態にして、実行状態がわかるようにします。

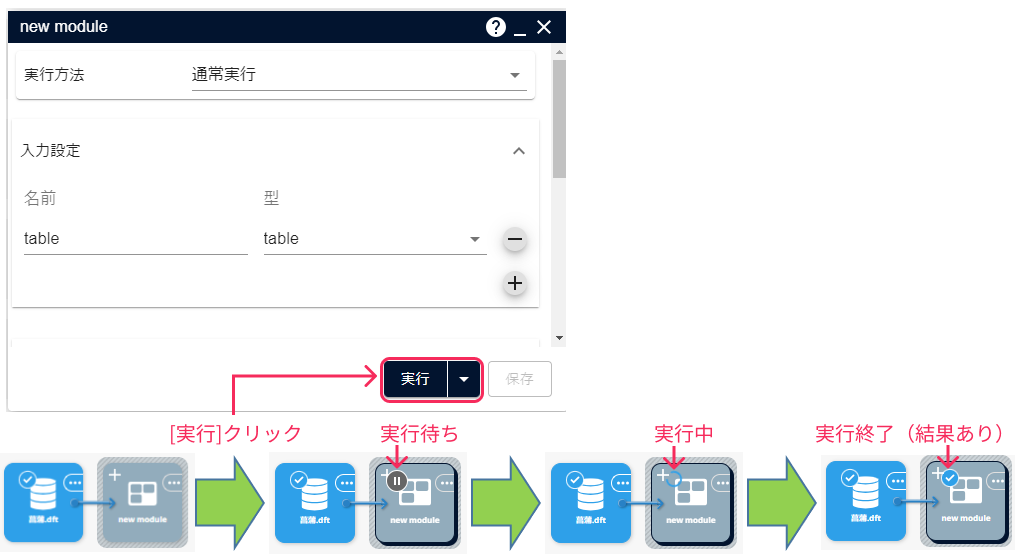

モジュールアイコンをダブルクリックしてパラメータ設定画面を表示し、[実行]をクリックします。

実行が開始されると、モジュールアイコンの左上に実行状態が表示されます。実行状態は下図のように変化していき、実行が終了すると、モジュールアイコンには結果がある状態を示すチェックマークが表示されます。
モジュールアイコンの出力結果を可視化画面で確認する

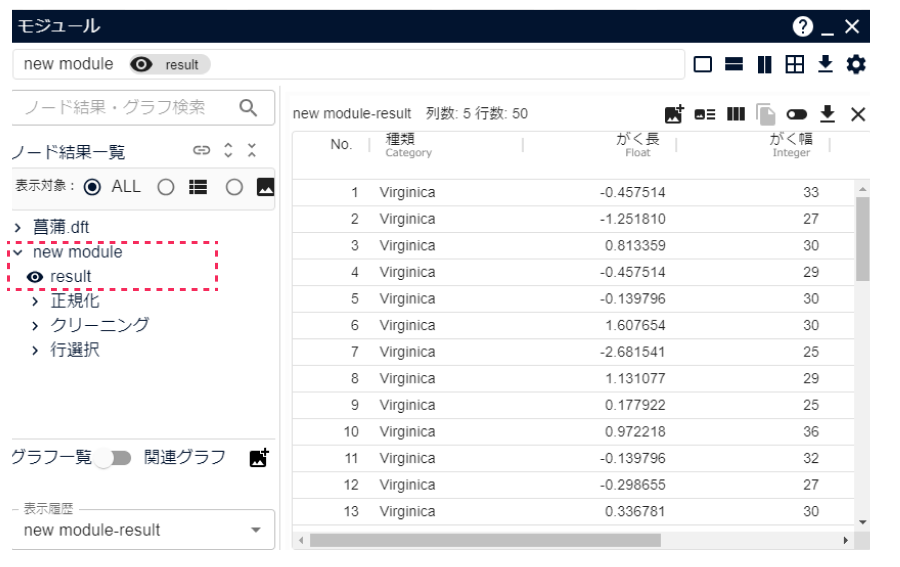

可視化画面でモジュールアイコンの実行結果を確認します。

「new module」の下の「result」がモジュールアイコンの実行結果です。ここでは正規化アイコンの実行結果と同じものが表示されています。

「result」の下の各アイコン、「正規化」「クリーニング」「行選択」の結果はモジュール内での実行結果です。実行結果の詳細を確認したい場合は、モジュール内の各アイコンの実行結果を確認してください。
